Один плеер на девять разных LED-экранов в шоуруме AUVIX

AUVIX — российский дистрибьютор AV-оборудования. В шоуруме собрали то, что на объектах встречается по частям, — экраны QSTECH, FABULLUX, Leyard и Samsung, шаг пикселя от 0,9 до 2,6, панели разного физического размера и на разном расстоянии друг от друга.

Изображение идет с четырех HDMI выходов плеера через три контроллера производителей Novastar и Colorlight.

Если бы все девять панелей были одинаковые, вопроса бы не было. Здесь на одном плеере сходятся четыре бренда, три контроллера и разброс шага пикселя почти втрое. Зритель видит одну сцену, а не девять разных экранов.

Уперлись в контроллеры. В инсталляции используются три контроллера от производителей Colorlight и Novastar. При этом Colorlight не имеют встроенного скалера. Контроллеры обрабатывают входной сигнал целиком и не могут масштабировать его независимо под каждый экран.

SpinetiX помогает решить эту задачу. Плеер iBX440 формирует общий кадр Full HD, внутри которого области под экраны уже соответствуют их родным разрешениям. Контроллерам остается только вырезать нужные области — без масштабирования и потери качества.

В этом случае контроллер берет сигнал 1920×1080 px и вырезает из него области, равные фактическому разрешению экранов. Это избавляет от ручной подготовки контента под каждое разрешение — без SpinetiX для конфигурации с несколькими разными экранами на одном выходе пришлось бы пересчитывать и подгонять материалы под каждый экран отдельно, а это долго.

А по сравнению с подходом «отдельный контроллер на каждый нестандартный экран» это экономит контроллеры: для девяти экранов хватает трех вместо девяти.

Всю логику увели в SpinetiX. Проект видеостены собрали в Elementi, пересчитав разрешения и физические расстояния между экранами по наименьшему шагу пикселя, чтобы всю стену можно было считать как одно поле. Разбивку экранов по HDMI заложили туда же.

Затем встроили разметку с реальными пропорциями в технический макет для подачи контента на каждый HDMI. Теперь плеер отдает с одного выхода фактическое разрешение экрана 2400×1080 px, а с трех остальных — 1920×1080 px.

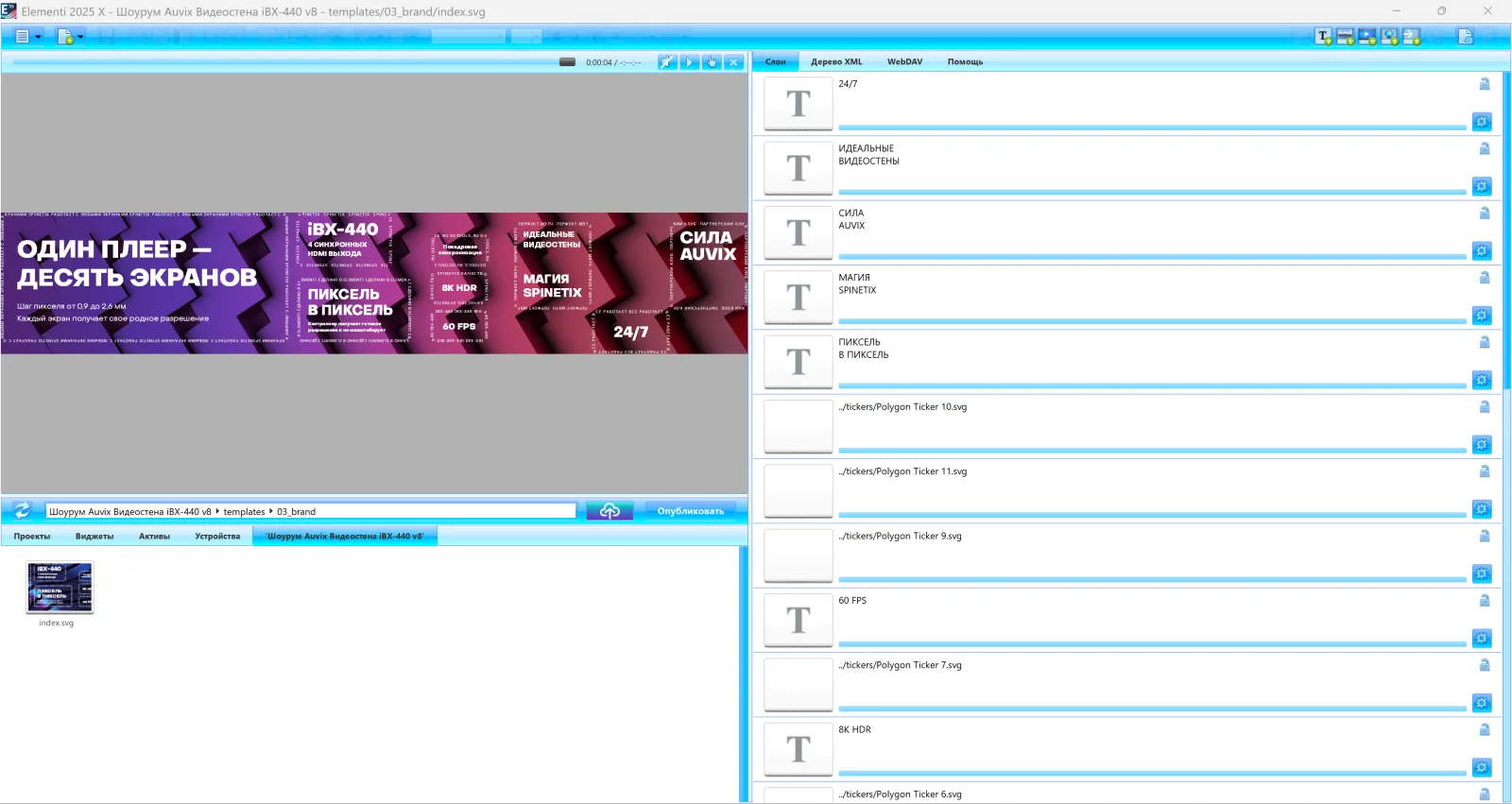

Разметку макета делают один раз. Дальше человек работает с готовым шаблоном в Elementi: он видит сцену, похожую на настоящую стену, и чтобы поставить новое изображение, его достаточно перетащить в плейлист. Пересчет и масштабирование плеер делает в фоне и сам раскладывает контент по экранам с нужными параметрами.

С видео так же. Ролик кладут в тот же плейлист, он идет на стену целиком, а плеер сам масштабирует долю каждого экрана. Границы панелей и отступы между ними уже сидят в разметке, так что руками ничего править не приходится.

Медиасерверам этого класса обычно нужен компьютер и человек, который понимает, как устроена нарезка. Здесь ни того, ни другого нет — один плеер, без ПК и без оператора, круглосуточно.

Проект в Elementi, контент и поддержку ведет DSTOOLS, оборудование и шоурум — AUVIX. Один плеер на всю стену означает один источник картинки, одну точку настройки и одну команду, которая за нее отвечает.

Плеер iBX440 рассчитан на круглосуточную работу. Базовая гарантия три года, ее можно продлить до пяти. SpinetiX — швейцарская разработка, DSTOOLS почти двадцать лет работает с ней в России, с 2007 года: склад, гарантия и ремонт в Москве.

Копии SpinetiX на рынке встречаются. Копию девяти экранов на одном плеере мы пока не видели — заходите в шоурум, сравним.

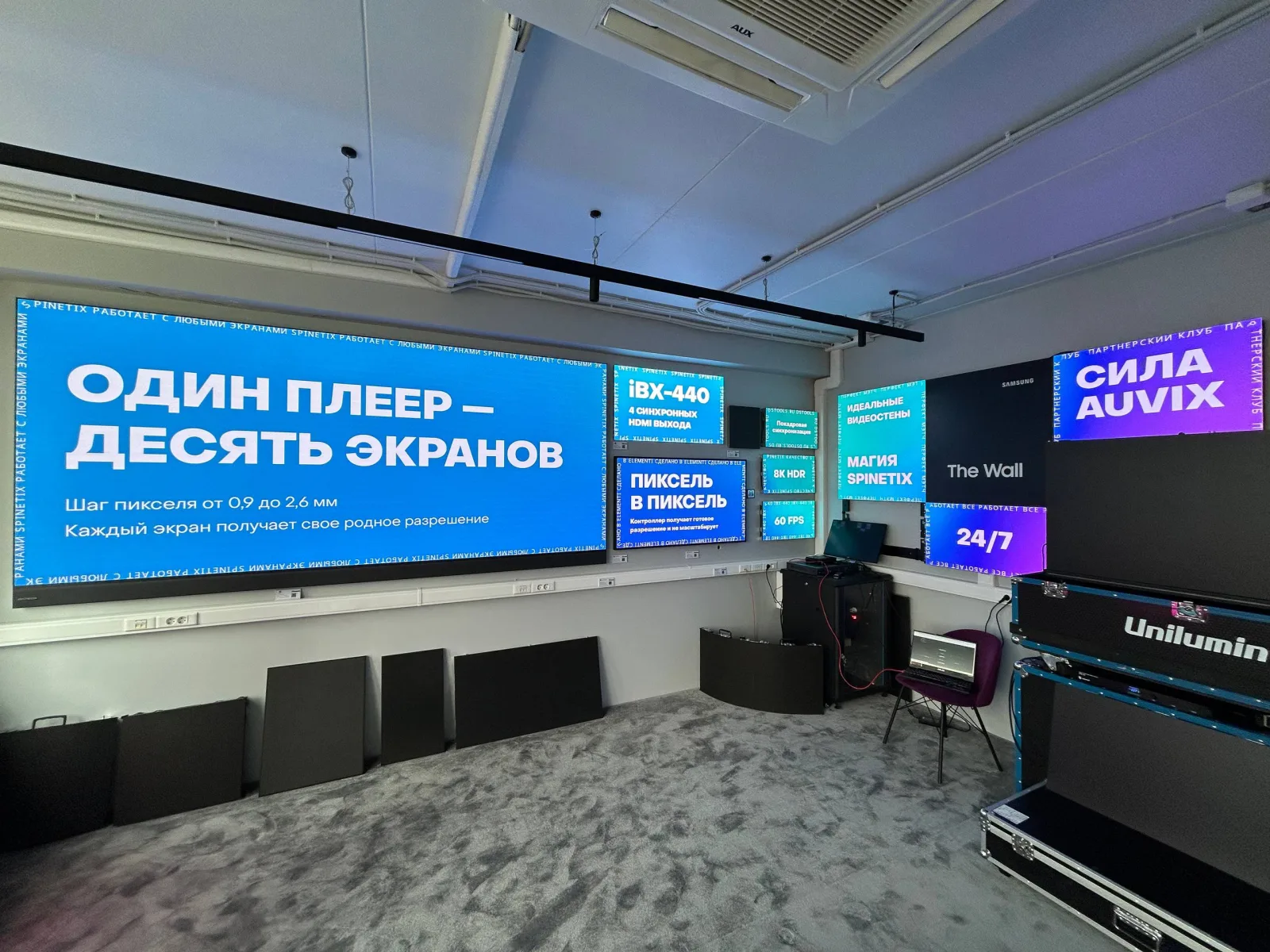

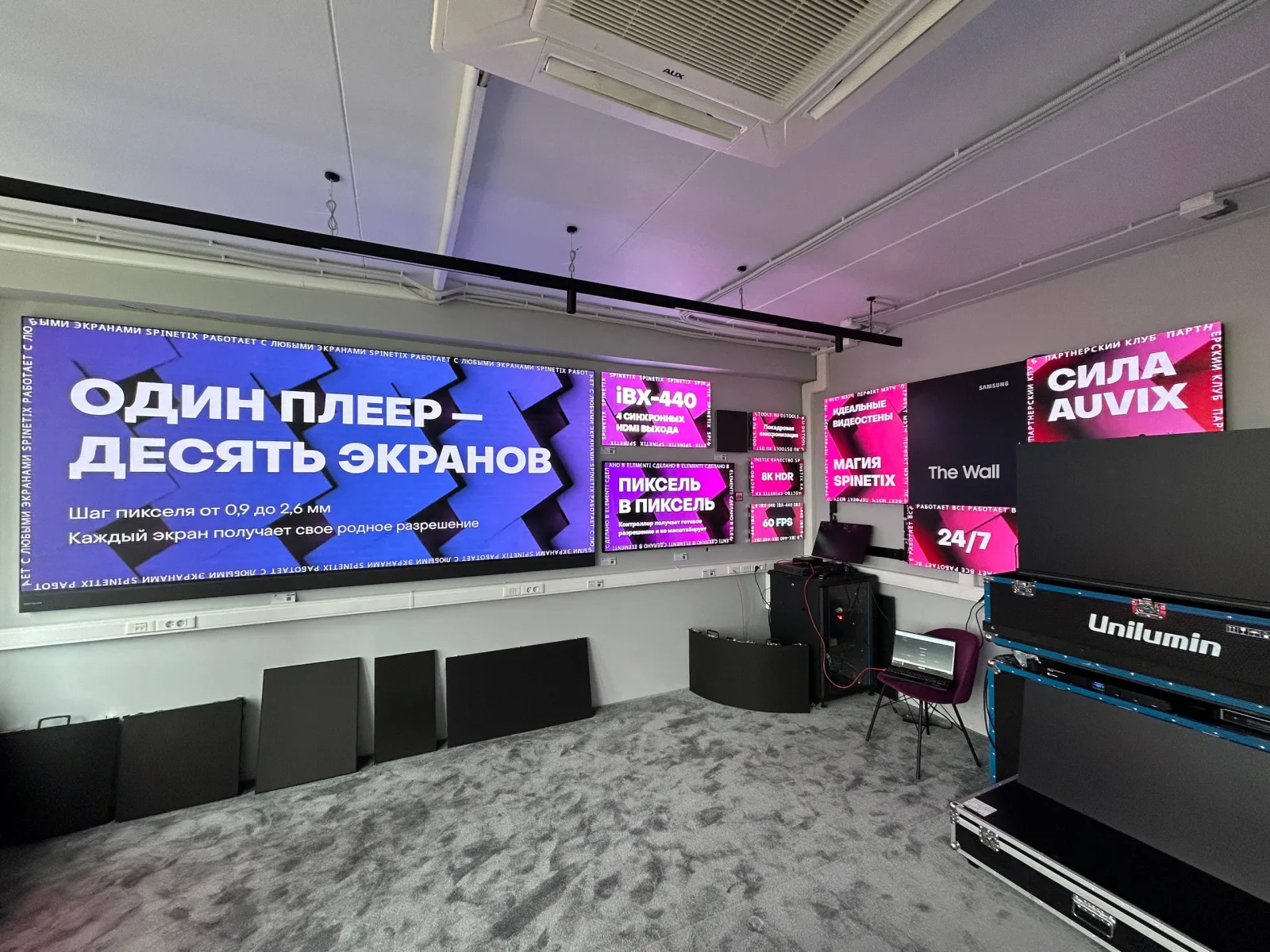

Ограничение «сначала посчитай, потом рисуй» с контент-дизайнера снято. Он видит всю сборку одним холстом и может, например, пустить один геометрический фон через все девять панелей или запустить бегущие строки по краям каждого экрана из одного слоя. На классической схеме за такое никто бы не взялся. В шоуруме идею удобно проверить до того, как ее заложат в проект на объекте.

Следующая сборка сложнее — с повернутыми экранами.

Параметры стены и плеера — для тех, кто хочет разобраться в деталях.

Приходите в шоурум AUVIX: Москва, Звездный бульвар, д. 21, стр. 1, 6-й этаж. Пресейл-инженер DSTOOLS Егор Леонов бывает в шоуруме каждый четверг.
