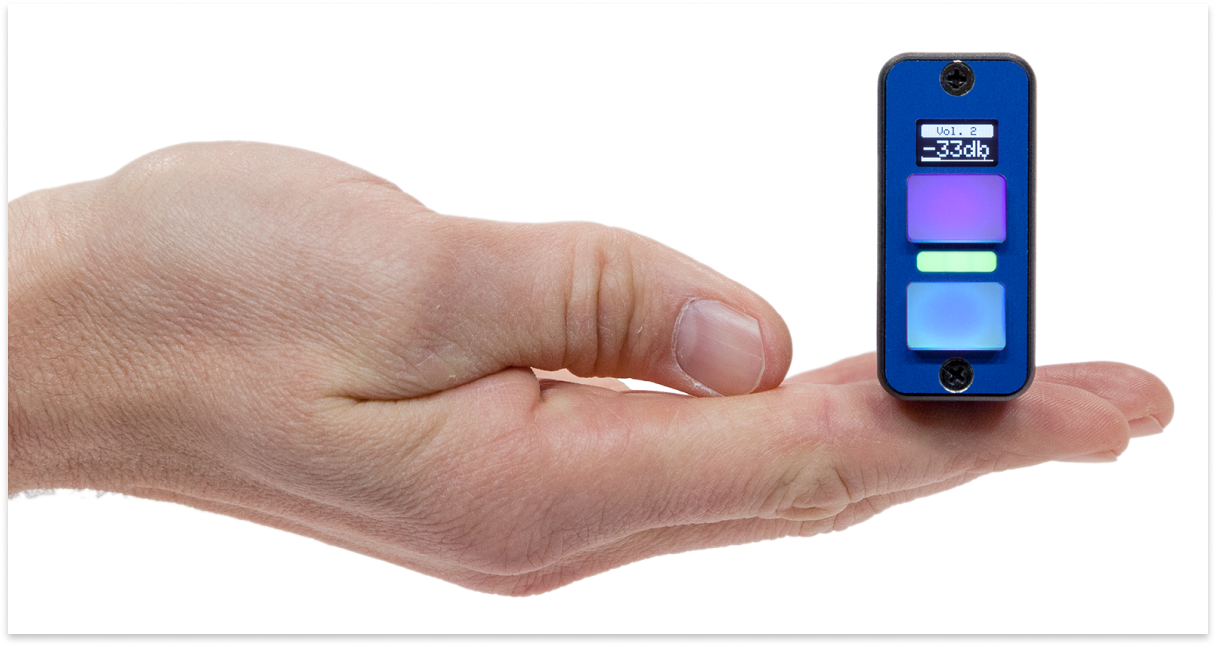

Управление контентом с пульта MicroFly от Skaarhoj

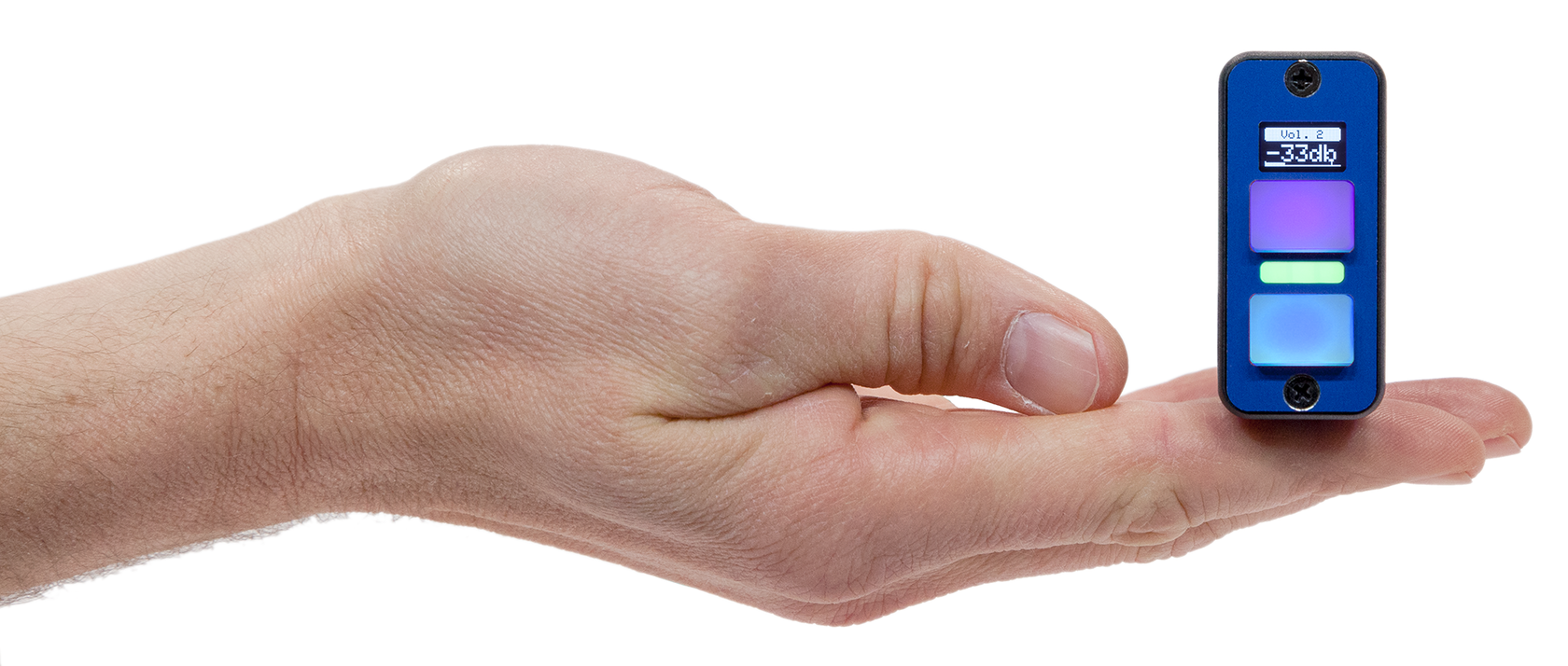

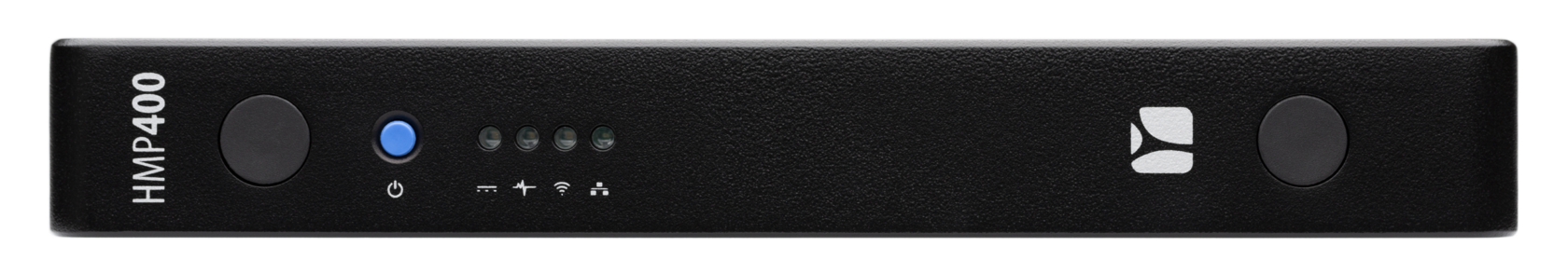

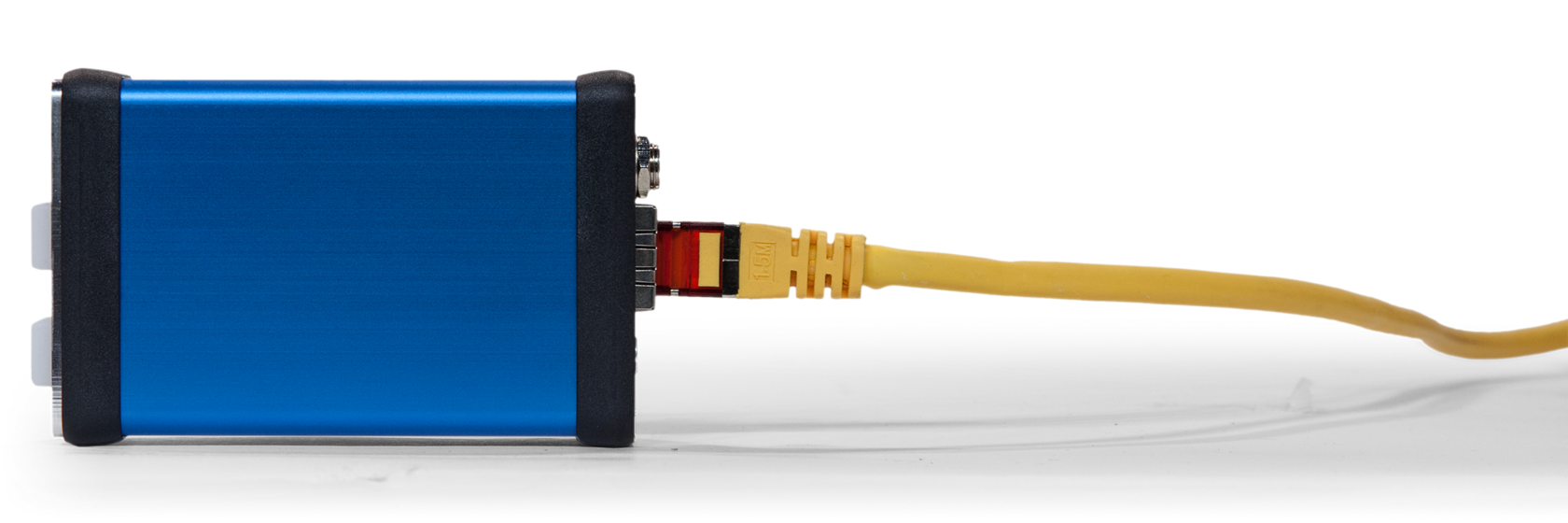

Вместе с ОКНО-ТВ Северо-Запад интегрируем миниатюрный пульт управления компании Skaarhoj — MicroFly и плеер HMP400 SpinetiX.

В плееры SpinetiX заложено двухстороннее управление. API позволяет плееру управлять внешними устройствами, либо работать под их управлением.

Для Skaarhoj MicroFly устанавливаем прошивку, обеспечивающую взаимодействие с оборудованием сторонних производителей.

Для HMP400 SpinetiX специальных прошивок не надо, используем базовый API.

Рассказываем как настроить совместную работу HMP400 и MicroFly.

Skaarhoj — главный инструмент оператора.
Пульты Skaarhoj используются в студиях для управления камерами, микшерами, световым оборудованием и другими средствами продакшена.

С помощью Skaarhoj можно управлять дисплеями и генераторами контента, а значит можно с одного пульта управлять всеми сценариями и парком студийного оборудования.

Skaarhoj главный инструмент оператора.
Пульты Skaarhoj используются в студиях для управления камерами, микшерами, световым оборудованием и другими средствами продакшена.

С помощью Skaarhoj можно управлять дисплеями и генераторами контента, а значит можно с одного пульта управлять всеми сценариями и парком студийного оборудования.

телевизионные студии

стриминговые студии

видеостудии

кибер арены

концертные залы

актовые залы

театры

учебные студии e-learning

пресс-центры

Для настройки пульта управления внесем несколько ключевых слов, назначим системные действия для создания меню и перехода по его пунктам.

С помощью верхней кнопки будем переходить по пунктам меню. Нижняя кнопка запускает соответствующий плей-лист на воспроизведение.

В плеере SpinetiX зададим плейлисты. Они будут переключаться по ключевым словам. Для этого используем стандартный виджет Action to Switch в программе Elementi.

Николай Барабанщиков, ОКНО-ТВ Северо-Запад

Убедитесь, что для плеера SpinetiX включена функция удаленного управления – Enable secure server — Включить безопасный сервер.

Включите опцию Enable legacy unprotected server «Включить устаревший незащищенный сервер».

Все настройки находятся в веб-интерфейсе плеера в разделе Advanced Applications, Network API.

Подробнее об этих настройках на странице wiki.

Укажите порт, по которому будут поступать управляющие команды. В нашем случае порт — 1234.

Для реализации внешнего управления используйте виджет Action to Switch, он находится в разделе Виджеты -> Интерактив и управление -> Action to Switch.svg

В настройках виджета на вкладке Свойства укажите имя общей переменной – Shared Variable.

Мы указали имя «var1».

На вкладке «Преобразования» укажите возможные значения этой переменной. В нашем примере — это три слова blue, green, yellow.

Каждому значению переменной назначается элемент для воспроизведения. Это может быть плей-лист, видеофайл или любой другой, поддерживаемый для воспроизведения, объект программы Elementi.

Подключите устройство кабелем USB к компьютеру и запустите программу Skaarhoj Updater. Выберите Update Configuration/Firmware Online Configuration. Откроется веб-интерфейс контроллера.

Зайдите в веб-интерфейс для настройки контроллера.

Перейдите в режим Advanced Config для настройки взаимодействия контроллера с плеером

Укажите ключевые слова и наименование обновляемой переменной

Укажите текст, который будет отображаться в меню

Укажите адрес и настройки сети для контроллера

Используйте ядро (Device Core) TCP Client

Назначьте действие для кнопки A контроллера

Назначьте действие для кнопки B контроллера
