Плеер тянет состав: разбор мультимедиа холла «Ачимгаз»

Заказчик никогда не приходит со словами «нам нужен JPEG2000-транспорт поверх гигабита и линейный массив на 70 вольт». Он приходит со словами «хотим экран в холле». Это низкий порог входа: экран — видимый, понятный руководству объект с быстрым эффектом, на который в крупной компании соглашаются охотно, в отличие от долгих инфраструктурных проектов с тендерами и службой безопасности.

Дальше включается механика. Экран в холле — это не панель, это сценарий: в будни корпоративное ТВ по расписанию, на мероприятии — презентационная площадка. Сценарий требует плеера. Плеер и внешний ноутбук требуют коммутатора. Коммутатор в шестиэтажном атриуме требует транспорта. Полотно требует видеопроцессора. Мероприятие требует микрофонов, микшера и акустики. Экран требует металлоконструкции. Зал требует сцены.

Один EMP-III в спецификации — и следом в тот же проект заезжает весь остальной состав. Доля плеера в чеке невелика, но именно он превращает «панель на стену», которую купят у кого угодно за минимальные деньги, в систему, которую покупают у вас.

«Ачимгаз» осваивает участок 1А ачимовских пластов Уренгойского нефтегазоконденсатного месторождения и входит в число самых быстрорастущих компаний Ямало-Ненецкого автономного округа. Холл административного здания использовался для встреч делегаций и небольших мероприятий, но постоянного аудио- и видеотракта там не было — под каждое событие привозили временный комплект.

Заказчик поставил две задачи сразу: сделать из холла площадку, которая тянет корпоративные мероприятия, презентации и официальные приемы, и при этом не испортить интерьер. Второе условие оказалось не менее жестким, чем первое, и определило половину проектных решений.

Вес и габариты стены требовали надежного крепления, которое не разрушит вид холла. Рассматривали два варианта.

Подвес на тросах. Отпал быстро. Высота атриума — шесть этажей, то есть тросы получались очень длинными. Со временем трос вытягивается, и положение экрана уходит. Плюс отдельная задача — зафиксировать полотно от раскачивания, что на такой длине решается плохо.

Напольная металлоконструкция. Тоже вызывала вопросы: как она повлияет на внешний вид холла и впишется ли в габариты пространства.

Сделали кастомную металлоконструкцию: она держит тяжелый экран и одновременно читается как часть интерьера. Опорные колонны расположили параллельно оконным рамам — так они не бросаются в глаза, а повторяют ритм остекления. Это закрыло и техническое требование, и эстетическое. Заодно это та строка сметы, которой не бывает у перепродавца панелей.

Перед работами запросили у заказчика исполнительную документацию по зданию, чтобы изучить конструкцию пола. Системы теплого пола в документах не было. На объекте выяснилось, что она все-таки есть.

В присутствии инженера заказчика обследовали пол тепловизором, вычислили края теплового следа трубок и по новым данным сделали разметку под опоры. Но теплый пол состоит из нескольких контуров, и один из них был прогрет недостаточно — тепловизор его не увидел. При сверлении этот контур пробили.

Дальше отработали по факту: вместе с техническим персоналом здания демонтировали базальтовую плиту пола, восстановили целостность контура, вернули пол в исходное состояние и скорректировали план крепления. Заказчик отнесся с пониманием, на сроки и качество инцидент не повлиял.

Полотно — модульная светодиодная видеостена UM3216-18VD, 2048 × 1152 пикселя при физическом размере 5,12 × 2,88 м. Отсюда шаг пикселя 2,5 мм по обеим осям, а соотношение сторон — ровно 16:9. Это удобно: кадр 1080p или 4K ложится на стену без леттербоксинга, масштабированием занимается видеопроцессор. В поставку заложили ЗИП 15% — на LED это не роскошь, а условие того, что через два года модуль найдется.

Обработку и раскладку картинки по кабинетам делает видеопроцессор Colorlight X7. Источники сводит автокоммутатор Kramer VS-211X — 2×1 HDMI с автоматическим переключением, 4K60 4:4:4 и деэмбедированием аудио. Логика простая и снимает нагрузку с оператора: на первом входе живет EMP-III с контентом по расписанию, на второй приходит внешний источник. Появился сигнал от ноутбука спикера — коммутатор переключился сам, пропал — стена вернулась к расписанию. Никакой ручной коммутации под каждое мероприятие.

Деэмбедированный из HDMI звук уходит в микшер, поэтому фонограмма ролика и микрофоны сводятся в одной точке, а не живут отдельными жизнями.

Транспорт сигнала — на витой паре: пара WyreStorm NHD-500-E-TX и NHD-500-E-RX передает 4K60 UHD (60 Гц, 4:4:4) поверх гигабитной сети с поддержкой ARC. В атриуме, где кабельные трассы прокладывали с минимальным вмешательством в интерьер, AVoIP снимает необходимость тянуть через холл длинную HDMI-линию.

Требование к звуку сформулировали как равномерное звуковое давление по холлу с учетом акустики помещения — шестиэтажный атриум с остеклением и твердыми поверхностями прощает мало. Систему разделили на стационарную и выносную части.

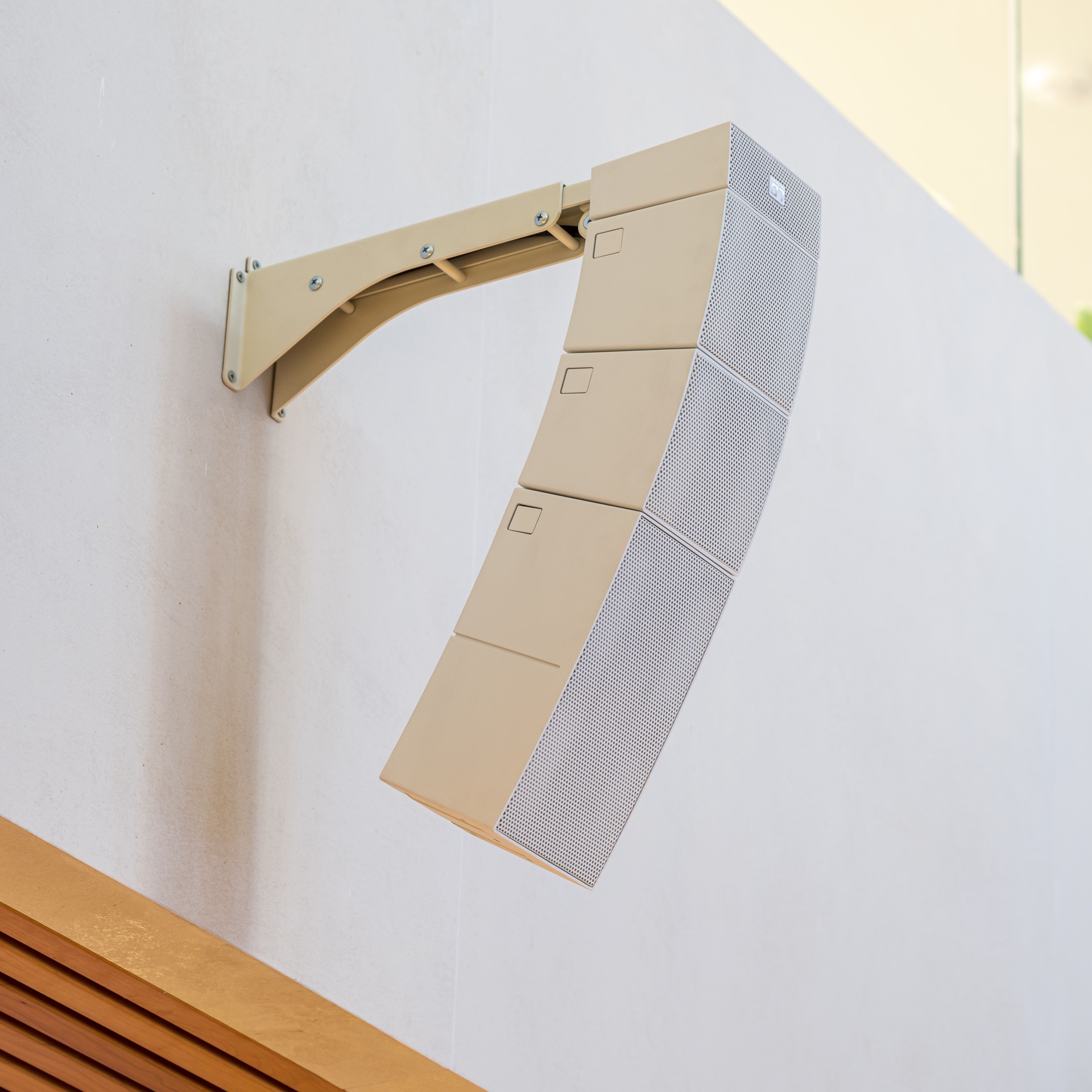

Стационар отвечает за фоновую музыку — стереокомплект линейных массивов LD Systems CURV 500: сателлиты CURV 500 S2 W и двойные CURV 500 D SAT W (2×4" + 6×1", 80 Вт) на наклонно-поворотных кронштейнах CURV 500 WMBL W. Все в белом исполнении, поэтому на светлой стене массив практически не читается — тот же принцип, что и с опорами экрана. Питает их четырехканальный усилитель класса D CURV 500 iAMP (4 × 240 Вт), а адаптеры SmartLink CURV 500 SLAWT позволяют увести сателлиты на линию 70/100 В.

Выносной комплект берет на себя мероприятия — пассивные двухполосные STINGER 15 G3 с сабвуферами STINGER SUB 15 G3, обе позиции в чехлах, саб на тележке. Их обслуживает усилитель с DSP LD Systems DSP 45 K: на его дисплее видно, что все четыре канала сидят на пресете Stinger 15 G3 — процессинг под конкретную акустику, а не «на слух».

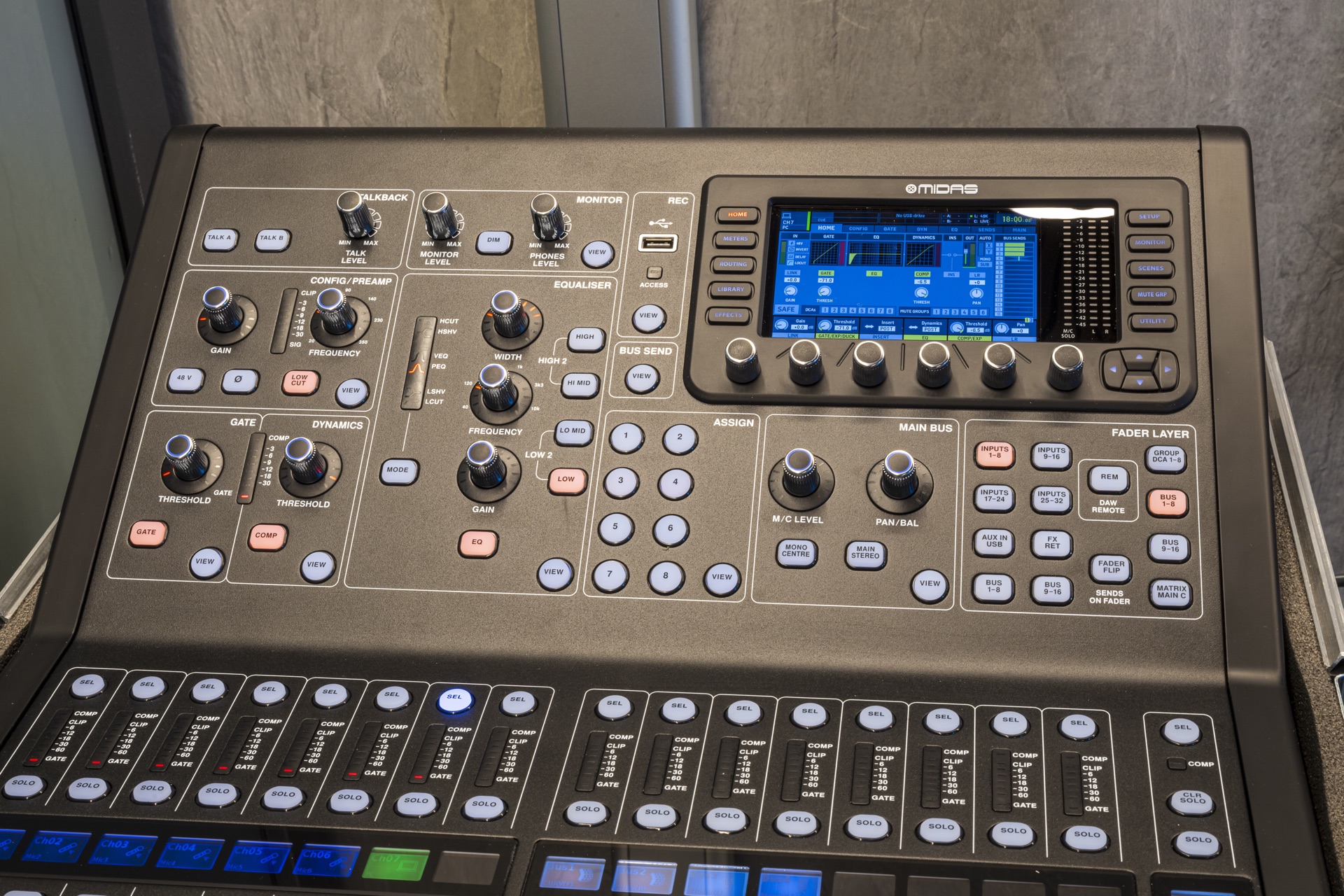

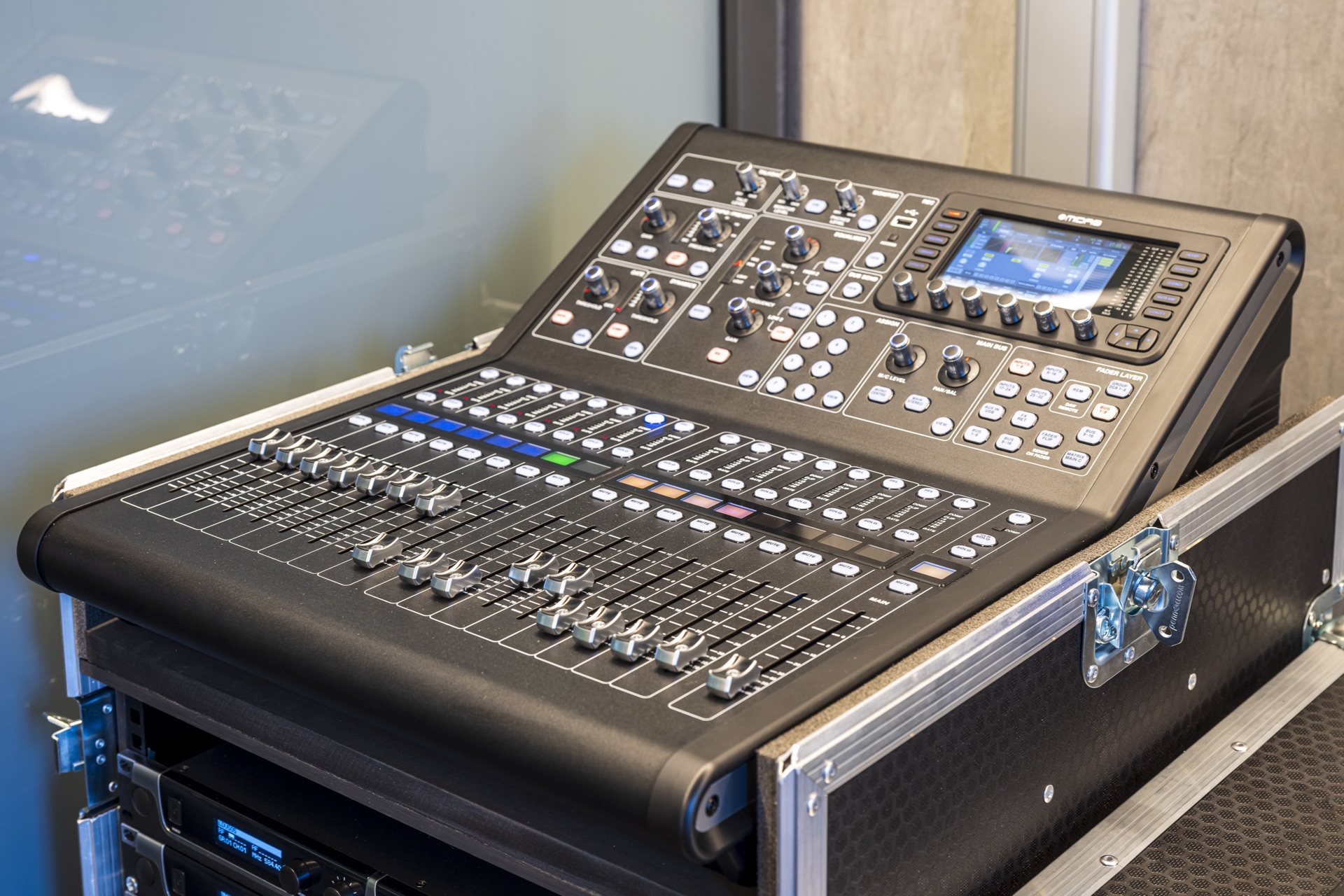

Микрофонный парк — шесть ручных радиоканалов на трех двухканальных радиосистемах LD Systems U505 HHD 2 с динамическими микрофонами в диапазоне 584–608 МГц, разнесенных по группам и каналам. Сводит все цифровой микшер Midas M32R Live: шесть микрофонов и звук контента заведены на отдельные фейдеры, поэтому уровень каждого источника регулируется независимо. Оператор слушает микс в мониторных наушниках закрытого типа Shure SRH840A.

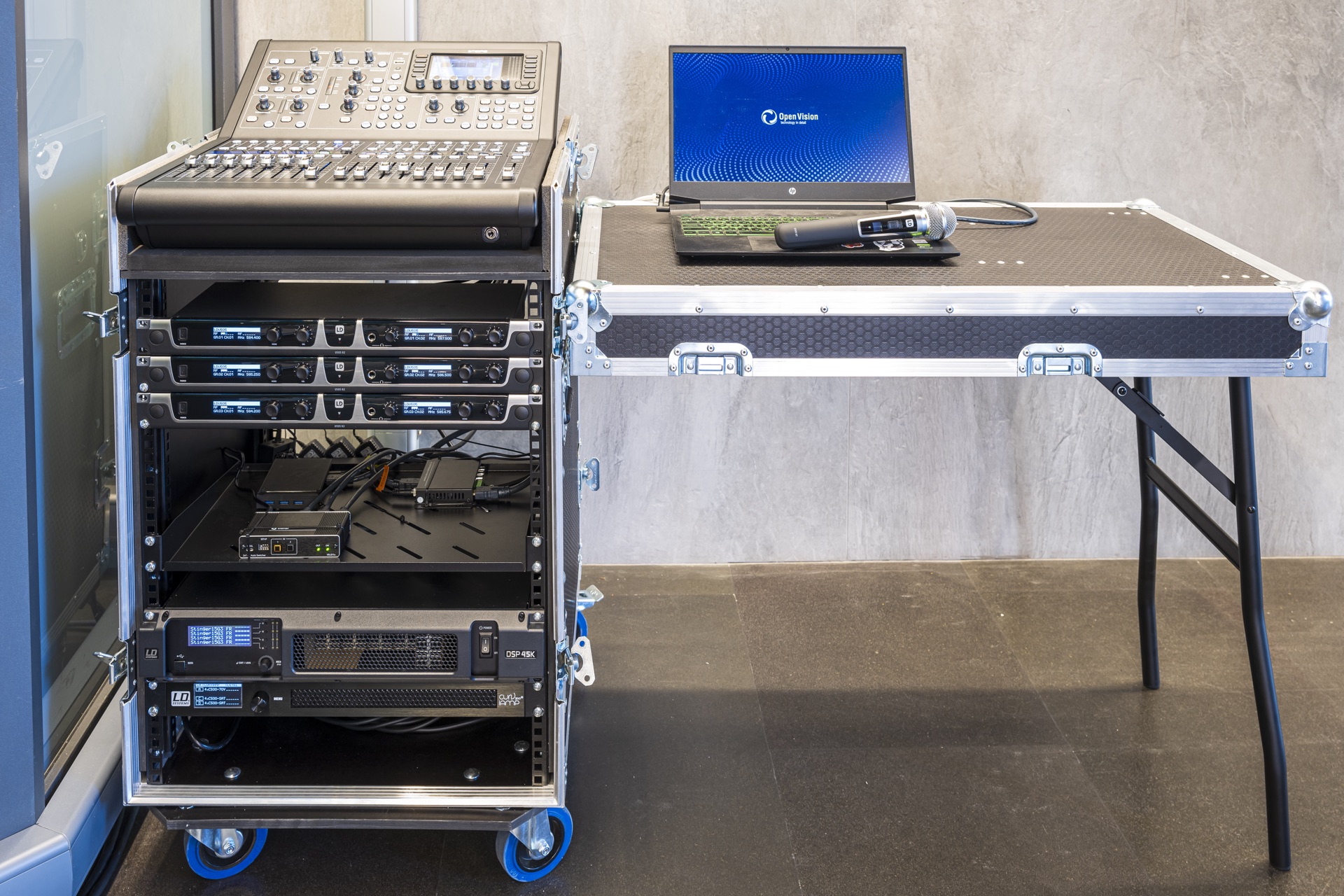

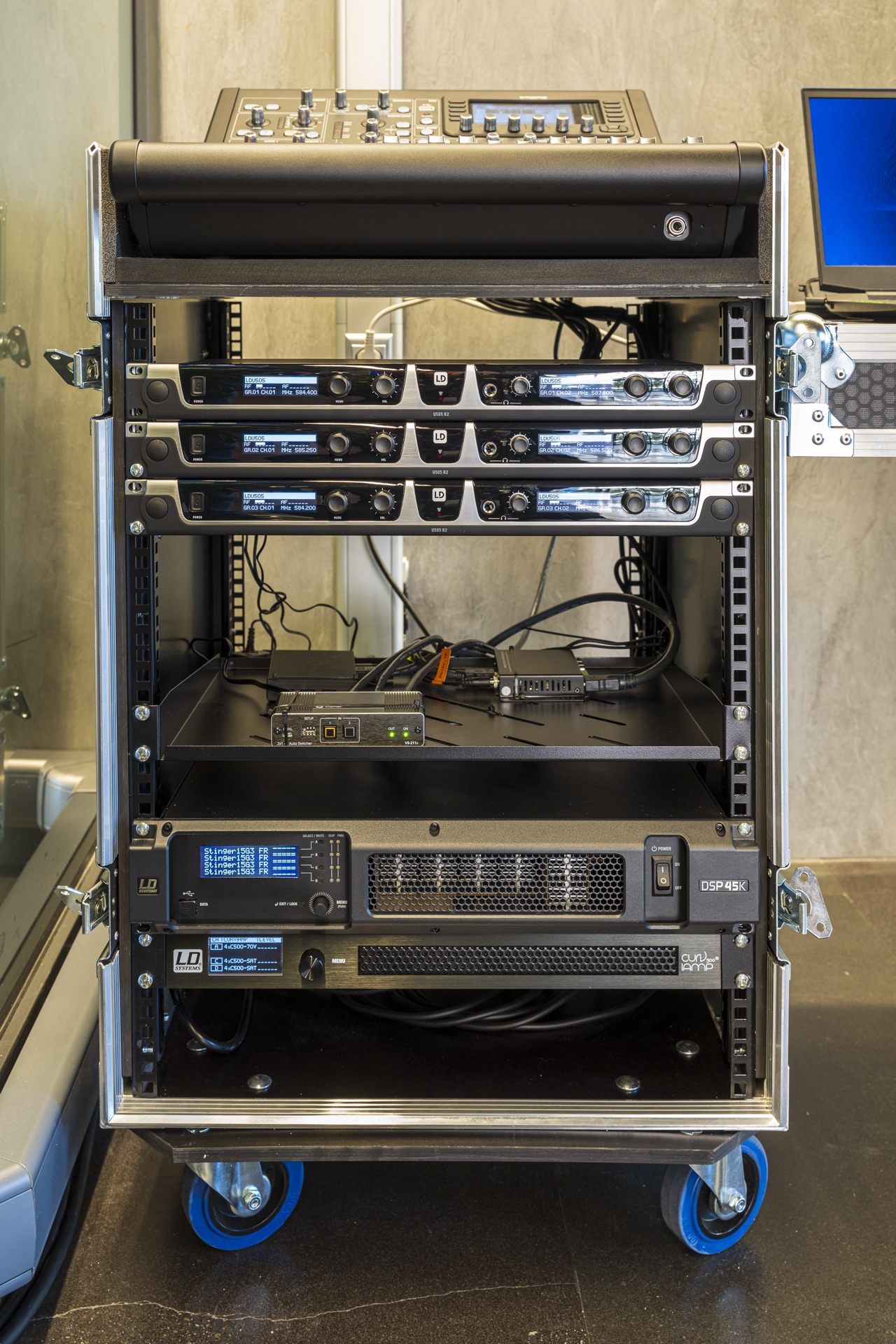

Все активное оборудование собрано в трансформируемой телекоммуникационной стойке — рэковом кейсе RCC9-550-MIDAS M32 Live-14U-2TR на колесах, с посадочным местом под M32R и раскладными модульными столами. Аудиоинтерфейсы выведены на коммутационную панель, поэтому подключение внешних источников не требует лезть внутрь кейса.

Решение дает то, за что заказчик отдельно платит: комплект не привязан к холлу. Его выкатывают в другое помещение или на открытую площадку, и мероприятие едет вместе с ним. Стационарной серверной под этот проект не потребовалось.

В дополнение к тракту поставили модульный сборно-разборный сценический подиум 5200 × 5000 × 800 мм — холл собирается в зал целиком, а не только по звуку и картинке.

Полная спецификация проекта. Сверху — та самая маленькая строка, снизу — все, что она за собой привезла.

Тянуть состав может только то, что само не ломается. Будничный режим — это 360 дней в году без оператора, и любой сбой в нем обесценивает весь остальной ProAV-состав: заказчик запомнит не Midas и не Colorlight, а то, что стена в холле висела с ошибкой при делегации.

Плеер работает на собственной ОС, а не на Windows: нет внезапных обновлений посреди приема, нет «синего экрана» на полотне шириной пять метров, нет облачной зависимости. Для газовой компании последнее принципиально — система живет в закрытом контуре локальной сети, управление и данные наружу не уходят. Это же и фильтр: закрытый контур отсекает облачные решения и случайных конкурентов, а высокий барьер входа защищает вашу маржу от демпинга.

Экономика для интегратора отличается от привычной. Нет вендорских отчислений за экран и нет ежемесячной платы за управление контентом: покупается железо и разовая лицензия Elementi. Деньги, которые в подписочных стеках утекают вендору, остаются в проекте — вы продаете интеграцию и экспертизу, а не чужую подписку.

Внутри одного проекта плеер тянет спецификацию. Внутри аккаунта — тянет следующие проекты.

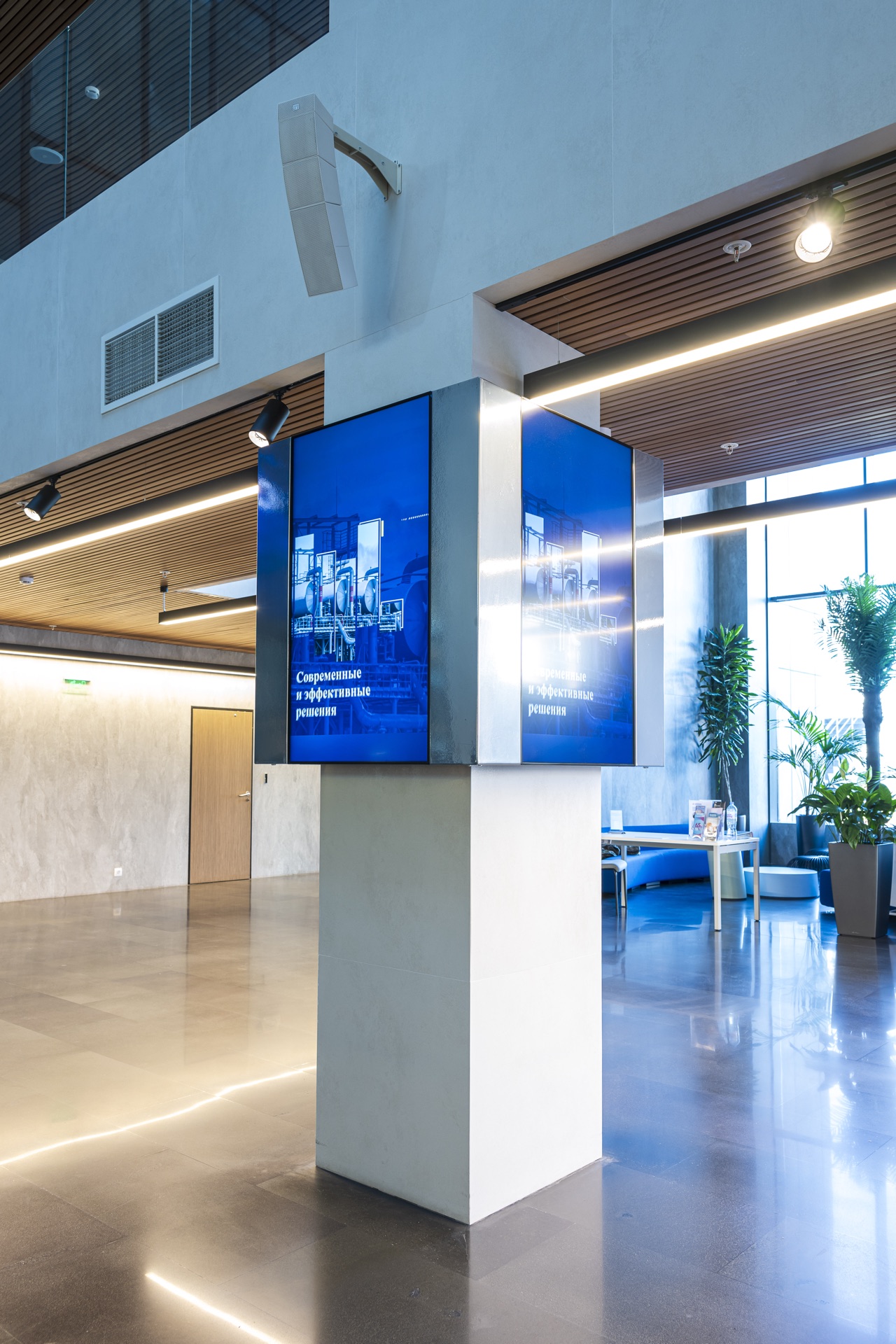

Холл был вторым объектом. До него Open Vision собрал для «Ачимгаз» внешний медиафасад 8 × 12 м (512 × 768, 96 кабинетов) на административном здании в Новом Уренгое — за полтора месяца, в мороз, на высоте, рядом с газовой инфраструктурой. Фасад отработал так, как обещали, и заказчик вернулся — уже за цифровой входной группой.

Надежность здесь измеряется не количеством возможных интеграций, а количеством новых проектов у существующих заказчиков. Обе площадки управляются с одной платформы: добавляя экран, вы не меняете систему и не переучиваете персонал заказчика. Маржа второго проекта достается тому, кто качественно сделал первый.

В результате холл стал многофункциональным пространством под презентации, конференции и корпоративные события, а мобильность стойки и выносного комплекта позволяет задействовать оборудование и внутри здания, и на открытых площадках.
