MATREX
ШОУ - ПРОСТРАНСТВО В СКОЛКОВО
АУДИОВИЗУАЛЬНОЕ РЕШЕНИЕ
НАЧАЛО ПРОЕКТНЫХ РАБОТ
Май 2015
КОМПАНИЯ – ИНТЕГРАТОР
Софит Лайт
НАЧАЛО РАБОТЫ ОБЪЕКТА
Июнь 2017
Количество медиаплееров SpinetiX HMP200
22
Количество проекторов Panasonic PT-RZ670EL
22
Итоговое кол-во плееров и проекторов (2020 г.)
88
ЗАДАЧИ И ОЖИДАНИЯ ЗАКАЗЧИКА
— Создать мультимедийное выставочное пространство для демонстрации арт-объектов мирового уровня.
— Создать непрерывное изображение длинной 80 м, без геометрических искажений, с различными сценариями динамичного и статичного контента, а также возможностью запуска лингвистического рассказа об арт-объектах.
— Система мультимедиа должна быть надежной, автоматически восстанавливаться в случае кратковременного прерывания электропитания, не требовать сервисного обслуживания.
— Предусмотреть возможность управления и администрирования по сети всем комплексом оборудования для одного человека.
— Создать непрерывное изображение длинной 80 м, без геометрических искажений, с различными сценариями динамичного и статичного контента, а также возможностью запуска лингвистического рассказа об арт-объектах.
— Система мультимедиа должна быть надежной, автоматически восстанавливаться в случае кратковременного прерывания электропитания, не требовать сервисного обслуживания.
— Предусмотреть возможность управления и администрирования по сети всем комплексом оборудования для одного человека.

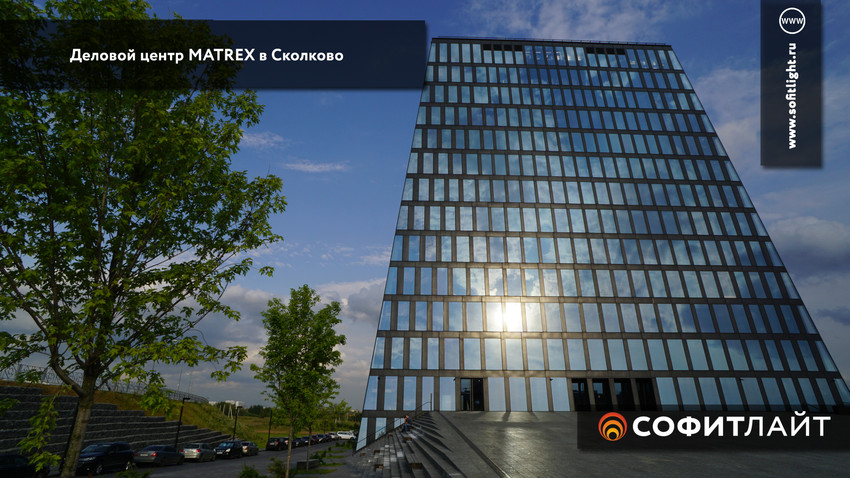

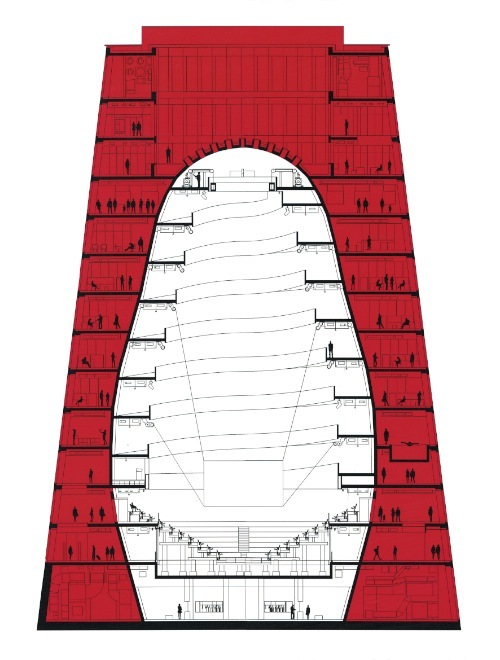

ОБ ОБЪЕКТЕ Проект разработан архитектурным бюро Бориса Бернаскони bernaskoni.com. Здание сочетает в себе высшие достижения архитектуры, науки и искусства. Монолитная бетонная несущая конструкция в форме матрёшки внутри 50 – метровой стеклянной пирамиды. Внутри бетонной конструкции – многоуровневое пространство, предполагающее 6 сценариев трансформации. От зала в самом низу до купола расположена спиралевидная рампа, общей протяженностью около 500 метров, для размещения выставок и экспозиций. На рампе предполагается установить 88 проекторов и медиаплееров для построения единого изображения по всей спирали. Спираль поднимается с 3-го до 10-го уровня. В настоящее время реализован нижний виток сшивки, с 3-го по 4-й уровень, где 22 проектора/медиаплеера формируют непрерывное изображение правильной геометрической формы высотой 2, 4 м. |
ВЫБОР ИНТЕГРАТОРА
Идея оснащения внутреннего пространства профессиональными аудиовизуальными и световыми технологиями была разработана немецкой инженерной компанией Müller-BBM. Именно Müller-BBM выполняла роль контролирующего органа со стороны заказчика на всех этапах реализации проекта.
С немецкой скрупулезностью специалисты компании изучили российский инсталляционный рынок и медиа-пространство. Стояла задача в лице одной компании получить высокое качество исполнения на всех этапах поставки и интеграции оборудования. Это особенно важно, когда множество технологий в проекте должны взаимодействовать между собой как единый организм. Крупные заказчики часто опасаются заранее приобретать оборудование разных производителей из-за рисков стать зависимыми от того, кто в итоге сможет его монтировать.
Рассмотрев множество предложений, Müller-BBM инициирует новый поиск. В результате контракт по комплексному оснащению объекта заключается с компанией Софит- Лайт, известным игроком рынка в области оснащения объектов световым, звуковым, сценическим и слаботочным оборудованием.
Бернд Ноак, главный инженер компании Müller-BBM, представил интегратору свою авторскую идею. Софит Лайт предложили некоторые изменения, которые были приняты. Так началась совместная работа, каждый этап которой утверждался отдельно, на основании детального отчета Müller-BBM.
Работы принимались по схеме 3–х маркеров:
1) Отправить в доработку
2) Нашлись технические ошибки
3) Принято
Когда первые 2/3 чертежей были приняты в первый же день, стало очевидным, что тщательный выбор подрядчика был оправдан на 100%.
С немецкой скрупулезностью специалисты компании изучили российский инсталляционный рынок и медиа-пространство. Стояла задача в лице одной компании получить высокое качество исполнения на всех этапах поставки и интеграции оборудования. Это особенно важно, когда множество технологий в проекте должны взаимодействовать между собой как единый организм. Крупные заказчики часто опасаются заранее приобретать оборудование разных производителей из-за рисков стать зависимыми от того, кто в итоге сможет его монтировать.
Рассмотрев множество предложений, Müller-BBM инициирует новый поиск. В результате контракт по комплексному оснащению объекта заключается с компанией Софит- Лайт, известным игроком рынка в области оснащения объектов световым, звуковым, сценическим и слаботочным оборудованием.
Бернд Ноак, главный инженер компании Müller-BBM, представил интегратору свою авторскую идею. Софит Лайт предложили некоторые изменения, которые были приняты. Так началась совместная работа, каждый этап которой утверждался отдельно, на основании детального отчета Müller-BBM.
Работы принимались по схеме 3–х маркеров:
1) Отправить в доработку
2) Нашлись технические ошибки
3) Принято
Когда первые 2/3 чертежей были приняты в первый же день, стало очевидным, что тщательный выбор подрядчика был оправдан на 100%.
"Мы рады, что заказчик выбрал нас для воплощения этой интересной и объемной по реализации идеи. Наша компания предложила цифры и решения, которые удовлетворили все стороны процесса. Мы были восхищены профессионализмом и трудолюбием компании Müller-BBM. Стоит, однако, отметить и специалистов нашей компании, которые не уступали по уровню компетенции, что заметно упрощало коммуникацию и ускоряло процесс работы."
Аркадий Шахиджанов
Директор
Софит Лайт
Софит Лайт
Нашей компанией было реализовано уникальное аудиовизуальное решение. В процессе мы познакомились сразу с двумя новыми для себя брендами – компаниями SpinetiX и Owi. Работа оборудования этих брендов удовлетворила всем требованиям заказчика, а с решениями SpinetiX мы решили и вовсе не расставаться. Теперь плееры управляют видеостеной, украшающей входную зону нашего офиса.
Роман Мацкив
Руководитель AV – проектов
Софит Лайт
Софит Лайт
ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ МУЛЬТИМЕДИЙНОГО ВЫСТАВОЧНОГО ПРОСТРАНСТВА МАТРЁШКИ
ЗАКАЗЧИК ХОТЕЛ БОЛЕЕ ДЕШЕВОЕ РЕШЕНИЕ, НО НАДЕЖНОСТЬ, КАЧЕСТВО И ОБОСНОВАНИЕ ВЛОЖЕНИЙ ПОБЕДИЛИ СТОИМОСТЬ.

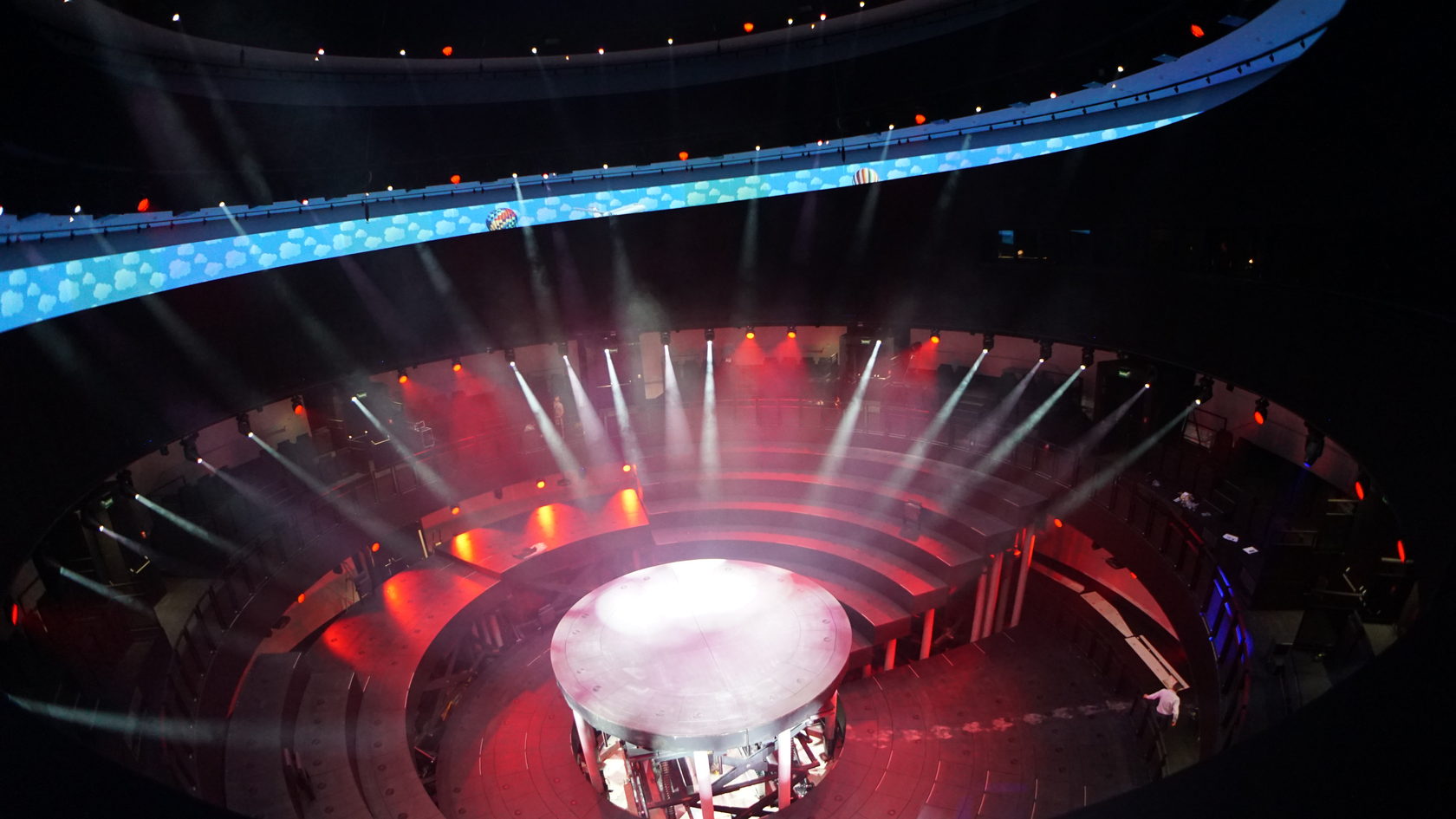

Многофункциональный зал Матрешки, прежде всего, подразумевался как выставочное пространство.
Доступность многих мировых шедевров из соображений безопасности весьма ограничена – гораздо проще демонстрировать их внешний образ средствами современных технологий.

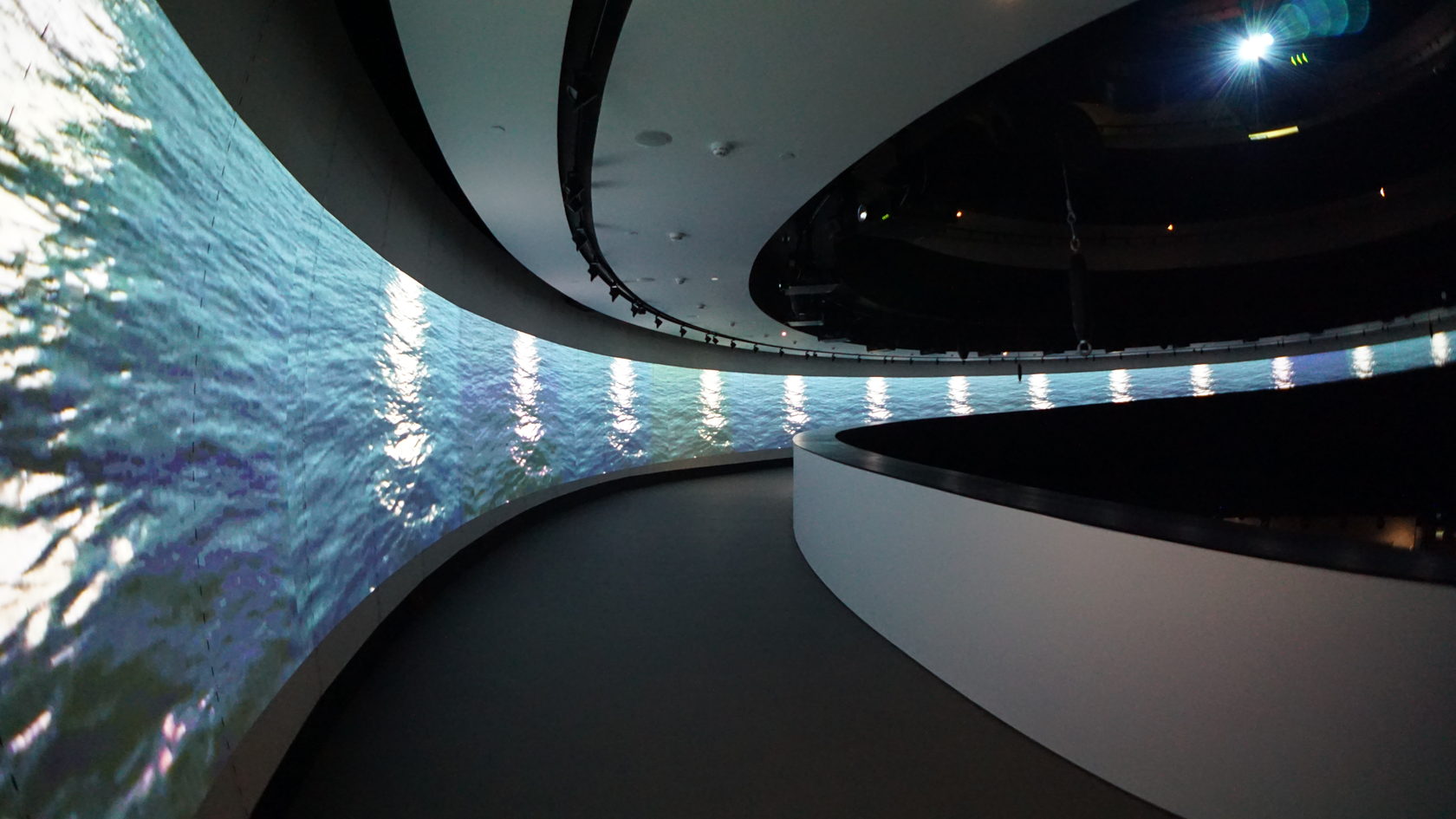

Для демонстрации арт-объектов была разработана спиралевидная рампа. Сложность интеграции оборудования состояла в специфике конструкции – подъем, ширина и наклон стены имеют неравномерный градиент. Расстояние от проектора до экрана на каждом отрезке рампы разное. Поэтому все оборудование настраивалось вручную.

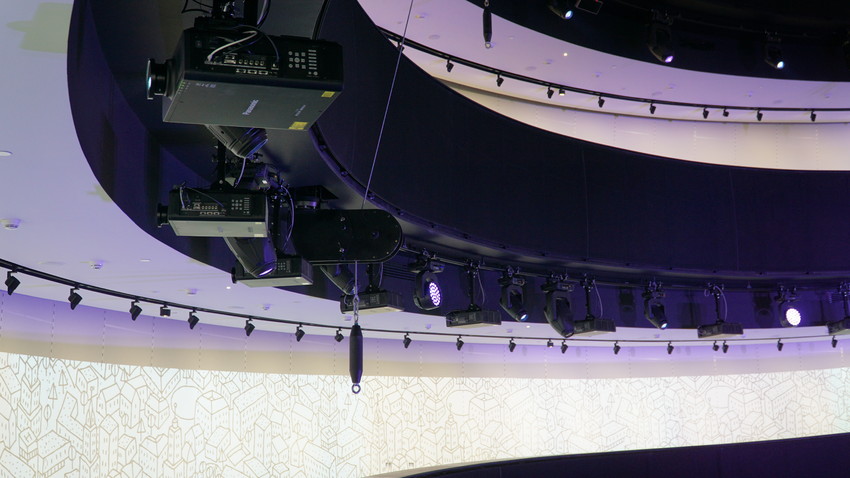

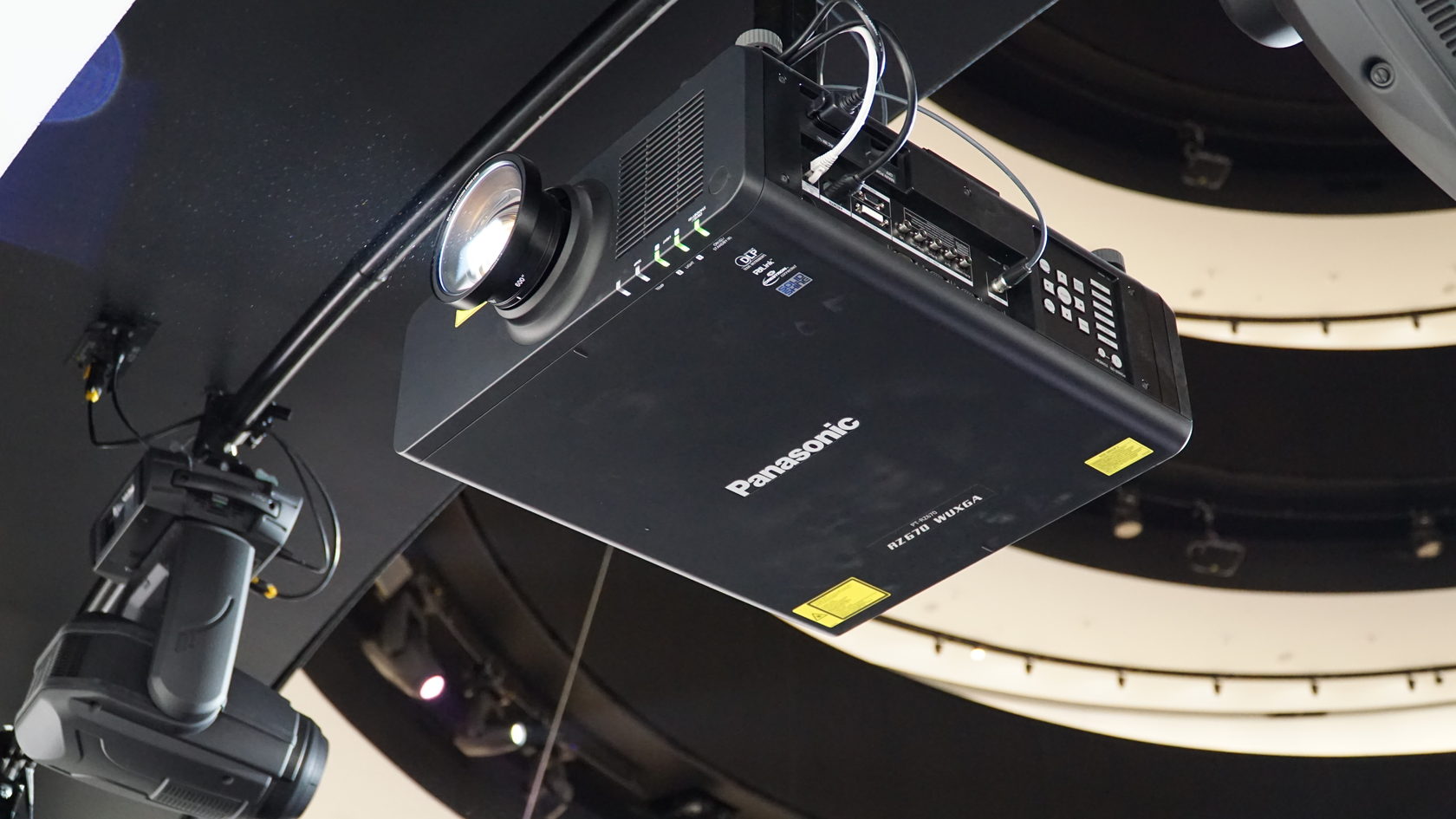

Проекция изображения реализована с помощью 22 лазерно-люминофорных одноматричных DLP-проекторов Panasonic PT-RZ670EL, генераторов контента SpinetiX и ПО этих известных в мире профессионалов брендов. Каждый генератор контента SpinetiX работает на свой собственный проектор.
Выбор оборудования SpinetiX был обоснован важными факторами:
а) Пожизненная гарантия б) Ни одной движущийся части внутри в) Тройной запас прочности в случае нештатных ситуаций г) Управление и администрирование по сети, что позволяет одному человеку управлять всем комплексом оборудования.
При детальном изучении продукта - стало понятно, что возможности использования гораздо шире. Например, SpinetiX также решил задачу раздачи аудио-контента – запуска лингвистического рассказа об арт–объекте, который заинтересовал посетителя.
Каждый плеер подключен к активной акустической системе американской компании OWI, встроенной в потолок и работающей сверху вниз на гостя. Почему OWI? 1) Cистемы имеют узкую диаграмму направленности, чтобы не мешать соседним группам арт-объектов 2) Наличие 3-х входов, один из которых - приоритет, что очень важно с точки зрения системы безопасности 3) Наличие выхода для подключения 3-х пассивных систем с целью расширения зоны для гостя 4) Возможность дистанционного управления.
Доступность многих мировых шедевров из соображений безопасности весьма ограничена – гораздо проще демонстрировать их внешний образ средствами современных технологий.
Для демонстрации арт-объектов была разработана спиралевидная рампа. Сложность интеграции оборудования состояла в специфике конструкции – подъем, ширина и наклон стены имеют неравномерный градиент. Расстояние от проектора до экрана на каждом отрезке рампы разное. Поэтому все оборудование настраивалось вручную.
Проекция изображения реализована с помощью 22 лазерно-люминофорных одноматричных DLP-проекторов Panasonic PT-RZ670EL, генераторов контента SpinetiX и ПО этих известных в мире профессионалов брендов. Каждый генератор контента SpinetiX работает на свой собственный проектор.
Выбор оборудования SpinetiX был обоснован важными факторами:
а) Пожизненная гарантия б) Ни одной движущийся части внутри в) Тройной запас прочности в случае нештатных ситуаций г) Управление и администрирование по сети, что позволяет одному человеку управлять всем комплексом оборудования.
При детальном изучении продукта - стало понятно, что возможности использования гораздо шире. Например, SpinetiX также решил задачу раздачи аудио-контента – запуска лингвистического рассказа об арт–объекте, который заинтересовал посетителя.
Каждый плеер подключен к активной акустической системе американской компании OWI, встроенной в потолок и работающей сверху вниз на гостя. Почему OWI? 1) Cистемы имеют узкую диаграмму направленности, чтобы не мешать соседним группам арт-объектов 2) Наличие 3-х входов, один из которых - приоритет, что очень важно с точки зрения системы безопасности 3) Наличие выхода для подключения 3-х пассивных систем с целью расширения зоны для гостя 4) Возможность дистанционного управления.
КОНТЕНТ

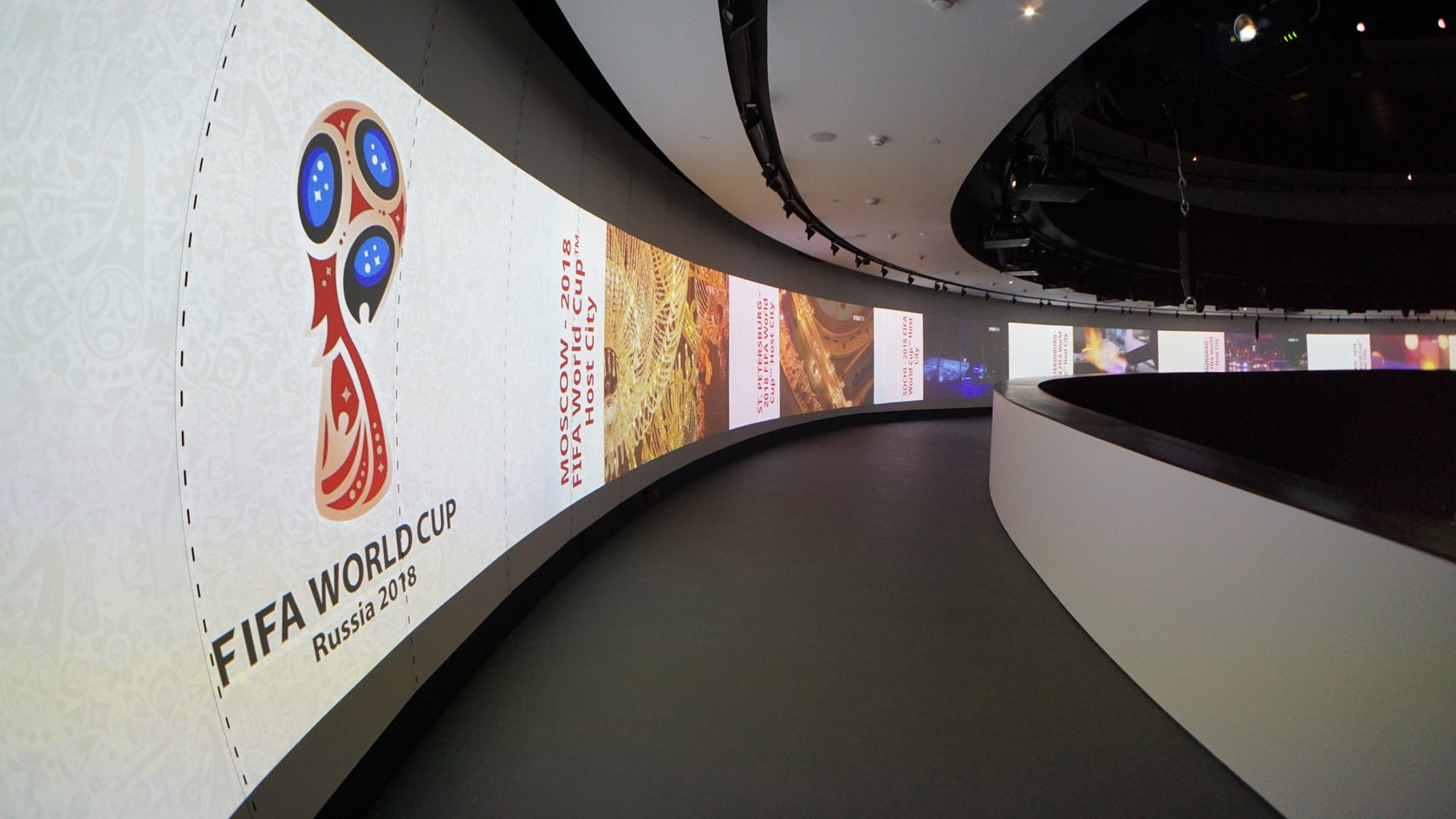

Для демонстрации работы видеооборудования и сшивки длиной 80 м компания Софит Лайт совместно со специалистами SpinetiX Russia & CIS подготовили несколько сценариев контента. Контент создавался в специализированной программе
Elementi M от компании SpinetiX.
Результаты:
- Создание непрерывного изображения длиной 80 метров, 24000 К пикселей в ширину и 720 в высоту.
- Возможность работы с контентом скромными ресурсами со стороны обслуживающего персонала – 1-2 человека могут администрировать и публиковать любой контент по заранее заданному расписанию.
Elementi M от компании SpinetiX.
Результаты:
- Создание непрерывного изображения длиной 80 метров, 24000 К пикселей в ширину и 720 в высоту.
- Возможность работы с контентом скромными ресурсами со стороны обслуживающего персонала – 1-2 человека могут администрировать и публиковать любой контент по заранее заданному расписанию.
Мы благодарны компании Софит Лайт за интересный опыт и сотрудничество. Всегда с удовольствием поддерживаем партнеров в стремлении предоставить заказчику качественное и красивое решение на базе нашего оборудования.
Никита Сарбашев
Директор представительства SpinetiX в России и СНГ
ИТОГИ
1
ЗАКАЗЧИК ДОВОЛЕН
Все задачи были реализованы в срок и в соответствии с высокими стандартами качества
2
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
Компанией Софит Лайт осуществляется полноценная техническая поддержка проводимых в Матрёшке мероприятий (Mitsubishi Motors, Castrol, Фонд Сколково, Международный Форум Open Innovation, Пленарное заседание РФ и др )
3
ПРОСТОТА УПРАВЛЕНИЯ
Управление оборудованием и контентом может осуществляться 1-2 представителями технического персонала
ЗАКАЗЧИКАМ НА ЗАМЕТКУ
1. Изображение в Матрёшке создавалось на радиусной стене, с отрицательным наклоном, неравномерным углом подъема и непостоянным проекционным расстоянием, поэтому оборудование на каждом отрезке спирали приходилось настраивать вручную. При нестандартной архитектуре объекта закладывайте дополнительное время на ручную настройку оборудования.
2. Оборудование располагалось слишком компактно, поэтому пришлось предусмотреть дополнительные системы охлаждения. Компания Софит-Лайт произвела специальные посадочные места с теплоотводом для плееров SpinetiX.
3. Готового аудиовизуального контента не существует. Закладывайте время и силы на самостоятельную разработку контента или заранее привлекайте профессионалов.
4. Чтобы Матрешка "звучала" – был разработан специальный акустический дизайн внутреннего помещения. Зал трансформер, подразумевающий несколько сценариев (амфитеатр, концертная площадка и т.д.), предъявлял определенные требования к акустическим системам в силу меняющегося объема помещения. Специалисты Софит Лайт отдали предпочтение акустической системе Fohhn, которая была замаскирована под акустически прозрачной мембраной. Система Fohhn имеет дистанционно управляемую изменяемую диаграмму направленности. Для монтажа акустических абсорберов были изготовлены полноразмерные макеты акустических систем Fohhn, чтобы не рисковать оригиналами при строительных и отделочных работах. Учитывайте аудиовизуальное оборудование на этапе проектирования объектов. Это сэкономит средства и время.
2. Оборудование располагалось слишком компактно, поэтому пришлось предусмотреть дополнительные системы охлаждения. Компания Софит-Лайт произвела специальные посадочные места с теплоотводом для плееров SpinetiX.
3. Готового аудиовизуального контента не существует. Закладывайте время и силы на самостоятельную разработку контента или заранее привлекайте профессионалов.
4. Чтобы Матрешка "звучала" – был разработан специальный акустический дизайн внутреннего помещения. Зал трансформер, подразумевающий несколько сценариев (амфитеатр, концертная площадка и т.д.), предъявлял определенные требования к акустическим системам в силу меняющегося объема помещения. Специалисты Софит Лайт отдали предпочтение акустической системе Fohhn, которая была замаскирована под акустически прозрачной мембраной. Система Fohhn имеет дистанционно управляемую изменяемую диаграмму направленности. Для монтажа акустических абсорберов были изготовлены полноразмерные макеты акустических систем Fohhn, чтобы не рисковать оригиналами при строительных и отделочных работах. Учитывайте аудиовизуальное оборудование на этапе проектирования объектов. Это сэкономит средства и время.
